橡皮筋设计生成功能

1. 橡皮筋成型

1.1 通过下拉框选择产品编号，选择你需要的橡皮筋类型，同时可以查看到橡皮筋的名称、宽度、厚度或直径信息。

详细信息：

1.2 通过下拉框选择你需要橡皮筋成型的基础形状：o，0，Δ，v-Δ，v-▽，□，U。（以下说明均以mm为单位）

① 在 o 设计中，满足以下条件：

• • R1 ∈ [1,60]

② 在 0 设计中，满足以下条件：

• • R1，R2 ∈ [1,60]
  • D1 ∈ [9,610]
  • D1>|R1-R2|

③ 在 Δ 设计中，满足以下条件：

• • R1，R2，R3 ∈ [1,60]
  • D1，D2，D3 ∈ [9,610]
  • 任意 D 大于两端半径之差的绝对值
  • D1，D2，D3 组成的三角形中任意两边之和要大于第三边
  • R3 圆在橡皮筋上的顶点 P 需在 R1 R2 圆的下切线 L 的下方

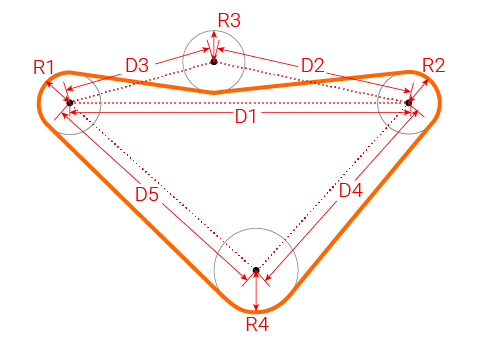

④ 在 v – Δ 的设计中，满足以下条件：

• • R1，R2，R3，R4 ∈ [1,60]
  • D1，D2，D3，D4，D5 ∈ [9,610]
  • 任意 D 大于两端半径之差的绝对值
  • 任意组成三角形中任意两边之和要大于第三边
  • R1 R2 R4 满足 Δ 的设计
  • R3 圆在橡皮筋上的顶点 P 需在 R1 R2 圆的上切线 L1 和下切线 L2 之间

⑤ 在 v – ▽ 的设计中，满足以下条件：

• • R1，R2，R3，R4 ∈ [1,60]
  • D1，D2，D3，D4，D5 ∈ [9,610]
  • 任意 D 大于两端半径之差的绝对值
  • 任意组成三角形中任意两边之和要大于第三边
  • R1 R2 R4 满足 Δ 的设计
  • P1 需在切线 L1 下方，P2 需在切线 L2 右侧，P3 需在切线 L3 左侧

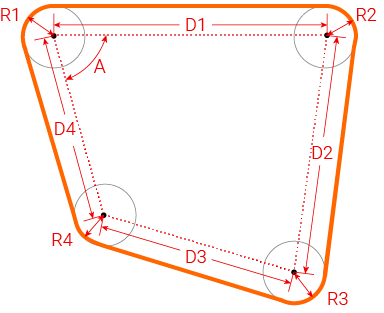

⑥ 在 □ 的设计中，满足以下条件：

• • R1，R2，R3，R4 ∈ [1,60]
  • D1，D2，D3，D4 ∈ [9,610]
  • A∈ (0,180)
  • 任意 D 大于两端半径之差的绝对值
  • R1 R2 R3 满足 Δ 的设计，R1 R2 R4 满足 Δ 的设计
  • R1 R3 R4 满足 Δ 的设计，R2 R3 R4 满足 Δ 的设计

⑦ 在 U 的设计中，满足以下条件：

• • R1，R2，R3，R4，R5，R6 ∈ [1,60]
  • D1，D2，D3，D4，D5，D6，D7 ∈ [9,610]
  • A1，A2 ∈ (0,180)
  • 任意 D 大于两端半径之差的绝对值
  • R1 R2 R5 R6 满足 □ 的设计，R1 R2 R3 R4 满足 □ 的设计
  • P1，P3 需在切线 L2 上方，P2 需在切线 L1 右侧，P4 需在切线 L3 左侧

1.3 设计“半径”参数 、“距离”参数 、“角度”参数。

① “半径”的取值范围 1~60mm/0.04~2.36inch。
② “距离”的取值范围 9~610mm/0.35~24inch。
③ “角度”的取值范围 0~180°。“角度”值只能为整数。

1.4 点击“立即生成”按钮。

① 如果设置中“预览(XHTML)”选择的是启用，正常生成后会自动弹出浏览器预览，可以全方位查看你的设计。

② 正常生成后，根据弹窗提示一键前往 STEP 文件生成地址。
