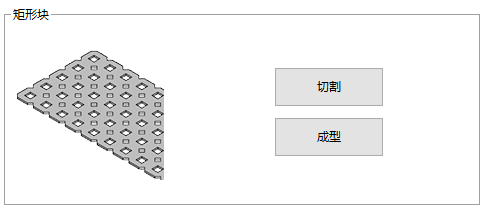

矩形块设计生成功能

1. 矩形块切割

1.1 通过下拉框选择矩形块“基础”参数：5×25 矩形块、15×30 底板。实时查看前视图。

1.2 设计“从左侧剪切头部”参数 、“从底部剪切头部”参数 、“所需长度”参数、“所需宽度”参数。

1.3 点击“立即生成”按钮。

① 如果设置中“预览(XHTML)”选择的是启用，正常生成后会自动弹出浏览器预览，可以全方位查看你的设计。

② 正常生成后，根据弹窗提示一键前往 STEP 文件生成地址。

2.1 通过下拉框选择矩形块“基础”尺寸：5×25 矩形块、25×5 矩形块、15×30 底板、30×15 底板。实时查看对应的前视图。注意均围绕 Y 轴进行折弯。

2.2 设计“从左侧剪切头部”参数 、“从底部剪切头部”参数 、“所需宽度”参数。

2.3 设计“长度”、“角度”、“半径”参数。

① 长度：指需要弯曲的矩形块长度。
角度：指该矩形块需要弯曲的角度。当输入参数为0时，表示该矩形块不弯曲。
半径：指该矩形块弯曲的半径。

② 对于一行数据“长度、角度、半径”，可以只输入“长度”，表示一段未折弯的部分；也可以在三者中任意选择其中两个数据填写（第三个数会被自动计算），表示一段弧长。

③ 列表中的所有行的“长度”加起来不能超过所选矩形块的最大总长度。

2.4 点击“立即生成”按钮。

① 如果设置中“预览(XHTML)”选择的是启用，正常生成后会自动弹出浏览器预览，可以全方位查看你的设计。

② 正常生成后，根据弹窗提示一键前往 STEP 文件生成地址。

① 需要生成上图所示形状的矩形块，首先选择5×25的矩形块，并且选择所需宽度为63.5mm。

② 手动填入第一列长度和第二列角度，将自动计算弧长半径。

③ 预览。
