链条设计生成功能

1. 链条成型

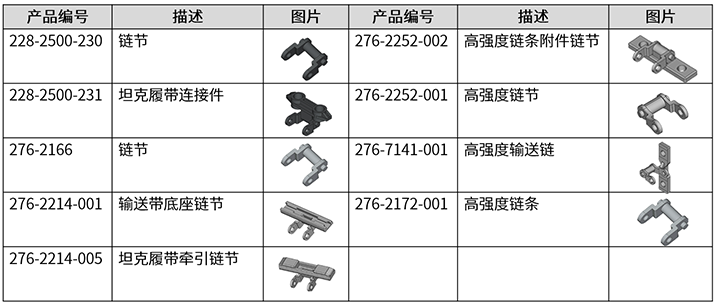

1.1 通过下拉框选择产品编号，来决定你需要的链节类型，同时可以查看链节视图。

详细信息：

1.2 通过下拉框选择基础形状：o，0，Δ，Δ-1，▽-2，v-Δ，v-▽，□。（以下说明均以mm为单位）

① 在 o 设计中，满足以下条件：

• R1 ∈ [8.3,100]。

② 在 0 设计中，满足以下条件：

• • R1，R2 ∈ [8.3,100]
  • D1 ∈ [9,610]
  • D1>R1+R2+10

③ 在 Δ 的设计中，满足以下条件：

• • R1，R2，R3 ∈ [8.3,100]
  • D1，D2，D3 ∈ [9,610]
  • 任意 D 必须要大于两端半径相加再加 10 后的和
  • D1，D2，D3 组成的三角形中任意两边之和要大于第三边
  • P1 点需在切线 L1 下方，P2 点需在切线 L2 下方

④ 在 Δ – 1 的设计中，满足以下条件：

• • R1，R2，R3 ∈ [8.3,100]
  • D1，D2，D3 ∈ [9,610]
  • 任意 D 大于两端半径相加再加 10 后的和
  • D1，D2，D3 组成的三角形中任意两边之和要大于第三边
  • P 点需在切线 L1 和 L2 之间

⑤ 在 ▽ – 2的设计中

• • R1，R2，R3 ∈ [8.3,100]
  • D1，D2，D3 ∈ [9,610]
  • 任意 D 大于两端半径相加再加 10 后的和
  • D1，D2，D3 组成的三角形中任意两边之和要大于第三边
  • P 点需在切线 L 上方

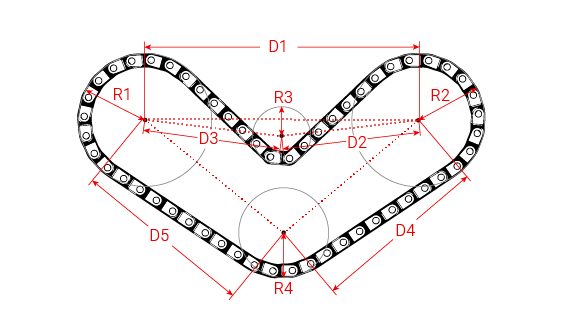

⑥ 在 v – Δ 的设计中

• • R1，R2，R3，R4 ∈ [8.3,100]
  • D1，D2，D3，D4，D5 ∈ [9,610]
  • 任意 D 大于两端半径相加再加 10 后的和
  • D1，D2，D3 组成的三角形和 D1，D4，D5 组成的三角形中任意两边之和要大于第三边
  • P1 点需在切线 L1 下方，P2 点需在切线 L2 下方
  • P3 点需在切线 L4 右侧，P4 点需在切线 L3 左侧

⑦ 在 v – ▽ 的设计中

• • R1，R2，R3，R4 ∈ [8.3,100]
  • D1，D2，D3，D4，D5 ∈ [9,610]
  • 任意 D 大于两端半径相加再加 10 后的和
  • D1，D2，D3 组成的三角形和 D1，D4，D5 组成的三角形中任意两边之和要大于第三边
  • P1 点需在切线 L1 下方，P2 点需在切线 L2 下方
  • P3 点需在切线 L4 右侧，P4 点需在切线 L3 左侧

⑧ 在 □ 的设计中

• • R1，R2，R3，R4 ∈ [8.3,100]
  • D1，D2，D3，D4 ∈ [9,610]
  • A ∈ (0,180)
  • 任意 D 大于两端半径相加再加 10 后的和
  • R1 R2 R3 满足 Δ 的设计, R1 R2 R4 满足 Δ 的设计。
  • R1 R3 R4 满足 Δ 的设计, R2 R3 R4 满足 Δ 的设计

1.3 设计“半径”参数 、“距离”参数 、“角度”参数。

① “半径”的取值范围 8.3~100mm/0.33~4.0inch。
② “距离”的取值范围 9~610mm/0.35~24inch。
③ “角度”的取值范围 0~180°。“角度”值只能为整数。

1.4 点击“立即生成”按钮。

① 如果设置中“预览(XHTML)”选择的是启用，正常生成后会自动弹出浏览器预览，可以全方位查看你的设计。

② 正常生成后，根据弹窗提示一键前往 STEP 文件生成地址。
