齿轮设计生成功能

1. 齿轮切割

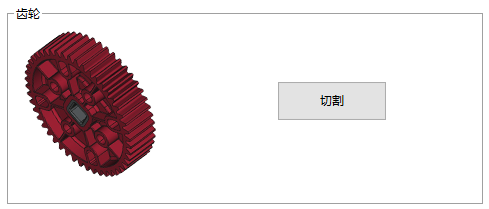

1.1 通过下拉框选择齿轮“基础”尺寸：48T 高强度齿轮、60T 高强度齿轮、72T 高强度齿轮、84T 高强度齿轮。实时查看对应的前视图和俯视图。

1.2 设计“齿轮切齿”参数 ，“所需宽度”参数 。

① “齿轮切齿”表示用户可以选定需要磨掉齿轮中的哪些齿。根据齿轮示意图可知，齿轮上面的每一个齿都按照顺时针进行排序。

② “所需宽度”是指齿轮的厚度。
③ “齿轮切齿”的输入范围必须在总齿轮数以内，输入格式需满足一定的规范，例如 1- 3或者 1，2，3 或者 1-3，6，20-26。
④ “所需宽度”的取值范围 0.1~12.7mm/0.01~0.50inch。

1.3 点击“立即生成”按钮。

① 如果设置中“预览(XHTML)”选择的是启用，正常生成后会自动弹出浏览器预览，可以全方位查看你的设计。

② 正常生成后，根据弹窗提示一键前往 STEP 文件生成地址。
